剖析地下管線探測儀的使用方法

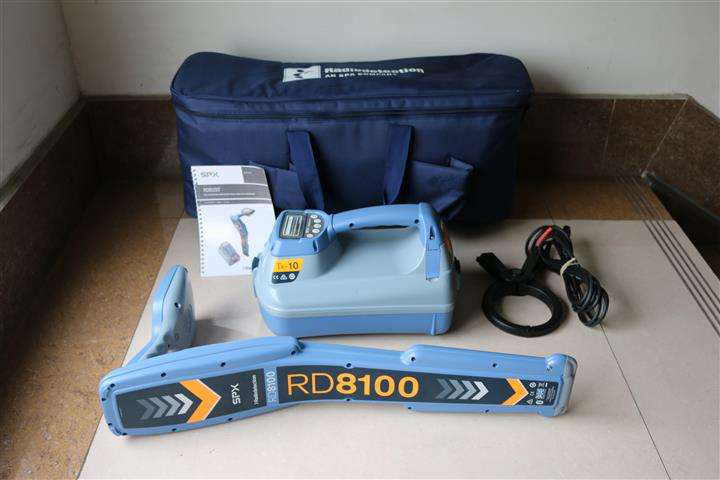

地下管線探測儀能在不破壞地面覆土的情況下，快速準確地探測出地下自來水管道、金屬管道、電纜等的位置、走向、深度及鋼質管道防腐層破損點的位置和大小。是自來水公司、煤氣公司、鐵道通信、工礦、基建單位改造、維修、普查地下管線的必備儀器之一。
地下管線探測儀是以電磁感應原理為基礎，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。
電磁感應

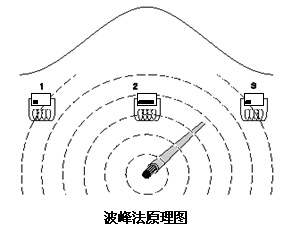

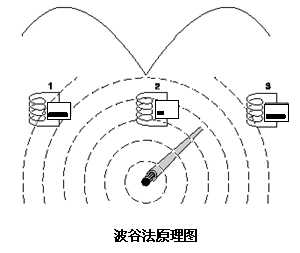

其基本工作原理是：由管線探測儀發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；
其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
電磁感應
其基本工作原理是：由管線探測儀發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
