道路設計中平面線型都有哪些類型?
在進行道路平面線形設計時,一般會遵循下列原則:1、平面線形應直捷、連接、順適,并與地形地物相適應,與周圍環境相協調;2、必須滿足行駛力學要求,視覺和心理上的要求對高速路應盡量滿足;3、保持平面線形的均衡與連貫;4、應避免連續急彎的線形;5、平曲線應有足夠的長度。一般來說道路線型分為以下六類:

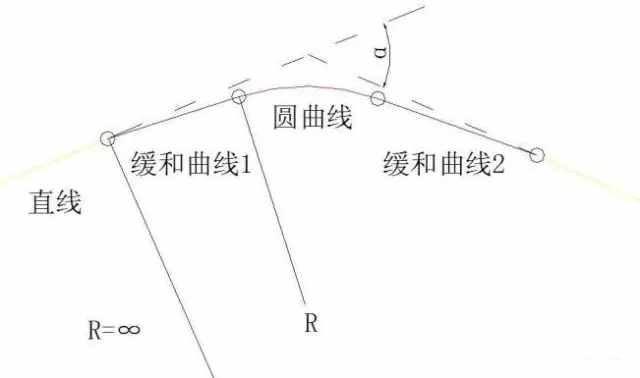

01基本型
直線+緩和曲線+圓曲線+緩和曲線+直線,這種線型和地鐵平曲線里的大部分線型是一樣的。

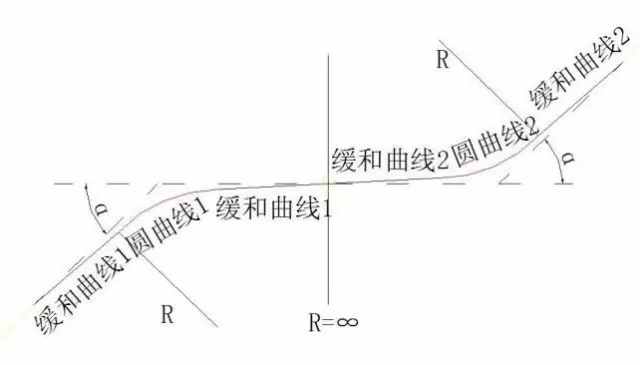

緩和曲線1+圓曲線1+緩和曲線1+(反向)+緩和曲線2+圓曲線2+緩和曲線2
S型曲線幾點注意:
(1)相鄰兩個回旋參數A1和A2宜相等,當采用不同參數時,A1/A2<2.0,有條件時應<1.5;
(2)兩反向曲線之間不設直線,不得已插入直線時,必須盡量短,其直線長度或重合段的長度應滿足L≤(A1+A2)/40。
(3)S型兩圓曲線半徑之比不宜過大,宜為:R2/R1=11/3。

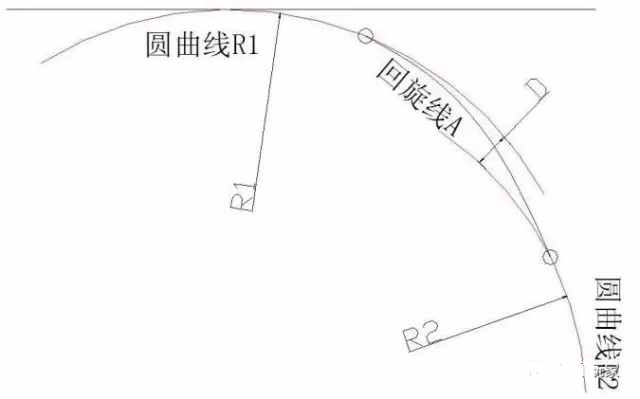

緩和曲線1+圓曲線1+緩和曲線(過渡)+圓曲線2+緩和曲線2
卵型曲線的幾點注意:
(1)卵型上的回旋參數A不應小于該級公路關于回旋線最小參數的規定,同時宜在下列界限內:R2/2≤ A≤ R2(R2為小圓半徑);
(2)兩圓曲線半徑之比宜在下列界限之內:0.2≤R2/R1≤ 0.8(R1為大圓半徑);
(3)兩圓曲線的間距,宜在下列界限之內:0.003≤D/R2≤ 0.03(D為兩圓曲線最小間距)。

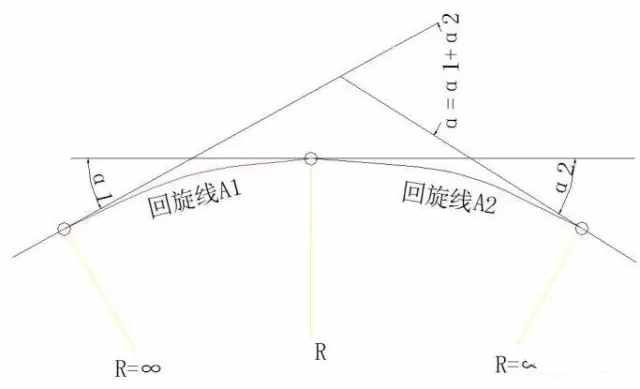

直線+緩和曲線1+(同向)緩和曲線2+直線

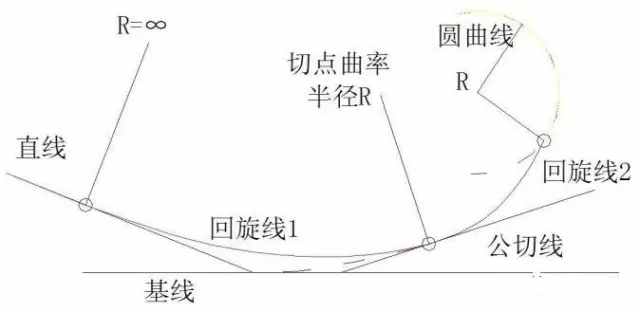

直線+緩和曲線1+(同向)緩和曲線2+圓曲線+……

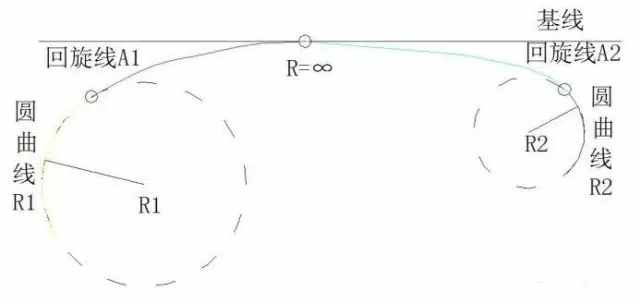

圓曲線1+緩和曲線1+(同向)緩和曲線2+圓曲線2
