概念：指工程各參建單位（建設單位、監理單位、施工單位等相關單位）在收到施工圖審查機構審查合格的施工圖設計文件后，在設計交底前進行全面細致的熟悉和審查施工圖紙的活動。

目的：使施工單位、建設單位有關施工人員進一步了解設計意圖和設計要點。澄清疑點，消除設計缺陷，統一思想，使設計達到經濟、合理的目的。解決圖紙?jiān)O(shè)計問題，減少工程變更，降低工程造價，加快工程進度，提高工程質量。通過圖紙會審，使設計100%符合有關規范要求。

主持單位：各單位相關人員熟悉工程設計文件，在設計交底前建設單位應及時主持召開圖紙會審會議，組織監理單位、施工單位等相關人員進行圖紙會審，并整理成會審問題清單，由建設單位在設計交底前約定的時間提交設計單位。圖紙會審由施工單位整理會議紀要，與會各方會簽。

主要內容：設計資質是否合規；圖紙是否經設計單位正式簽署，是否經過相關部圖審合格；地質勘探資料是否齊全；設計使用設計規范及驗收規范是否符合現行要求。

設計圖紙與說明是否齊全；多個設計單位圖紙交接處是否矛盾；專業圖紙之間、平立剖面圖之間有無矛盾；標注有無遺漏?？偲矫媾c施工圖的幾何尺寸、平面位置、標高等是否一致。平面圖與結構圖的表示方法是否清楚；是否符合制圖標準； 結構與各專業圖紙是否有差錯及矛盾；結構圖與平面圖平面尺寸及標高是否一致；預埋件是否表示清楚；有無工程量表；鋼筋的構造要求在圖中是否表示清楚。施工圖中所列各種標準圖冊，施工單位是否具備。 材料來源有無保證，能否代換；圖中所要求的條件能否滿足；新材料、新技術的應用有無問題。工藝管道、電氣線路、設備裝置、運輸?shù)缆放c建筑物之間或相互間有無矛盾，布置是否合理，是否滿足設計功能要求。圖紙是否符合監理大綱所提出的要求。其他應滿足法律法規及相關規定事項。

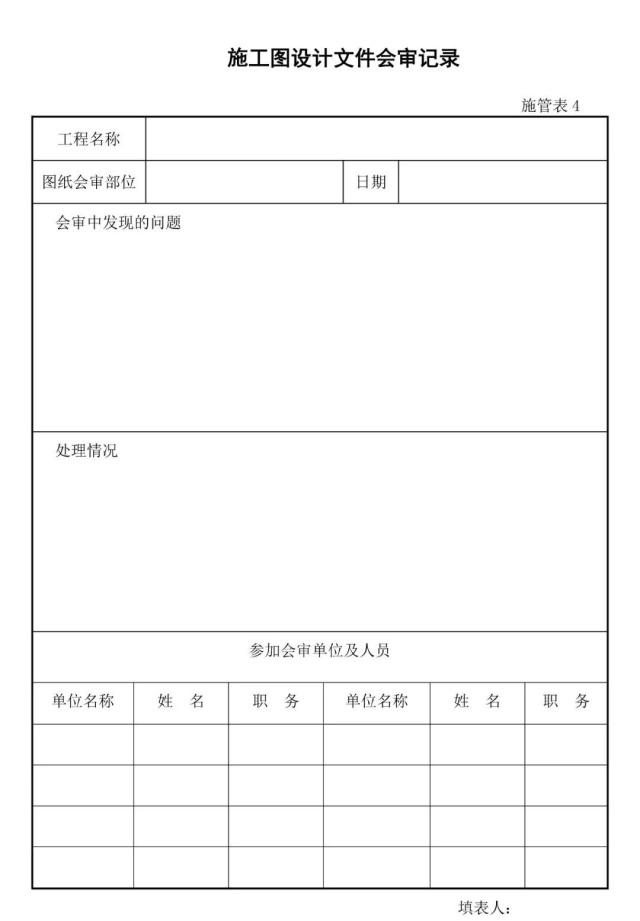

形成文件：施工圖設計文件會審記錄或圖紙會審記錄

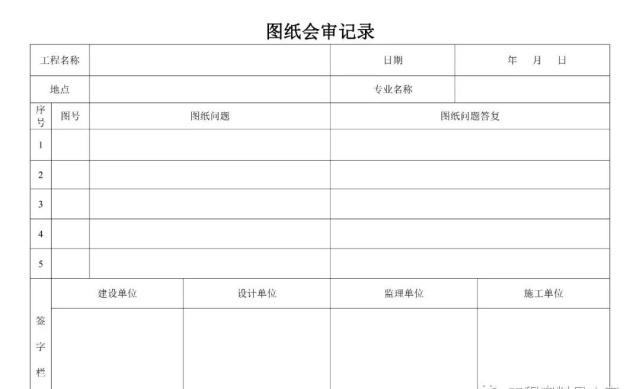

備 注：上表為城市（市政）道路工程國標使用表格，各地表格存在差異，優先選用各地方要求的相應表格，其次考慮使用國標表格，再次為了方便圖紙會審分類管理，也可參考使用下表。圖紙會審記錄需各單位項目負責人簽字，加蓋公章，作為施工圖紙的補充，后期為結算工程量提供依據。（以上僅供參考）
